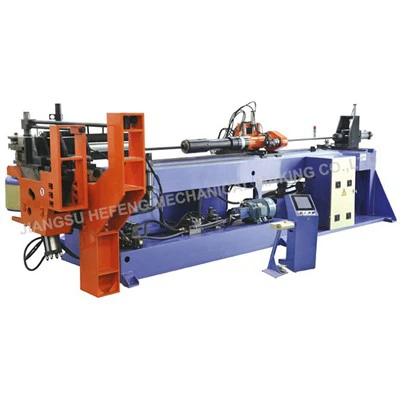

Hohe Präzision vollautomatischer Rohrbender
Die Systemzusammensetzung und die Hauptfunktionen des Steuerungssystems sind wie folgt:
1.AUTOMATISCHE HIPING -Funktion des Klassenschutzes.
2.Software und Hardware für die Sicherheit vorne und nach hinten begrenzt
3. Es kann für jede Komponente beim manuellen Betrieb einstufen/mikrostufenbetrieb, Verknüpfung oder unabhängig sein. praktisch zum Testen und Debuggen.
4.SB Disk. Das Verarbeitungsprogramm kann auf U -Disk oder Eingabe von U -Datenträger in die Maschine ausgegeben werden. U -Festplatte kann verwendet werden, um Verarbeitungsprogramme zwischen mehreren Maschinen und Bürocomputern zu übertragen. Es ist einfach zu klassifizieren, zu finden, Arbeitnehmer zuzuweisen und leicht zu Produktionsmanagement.

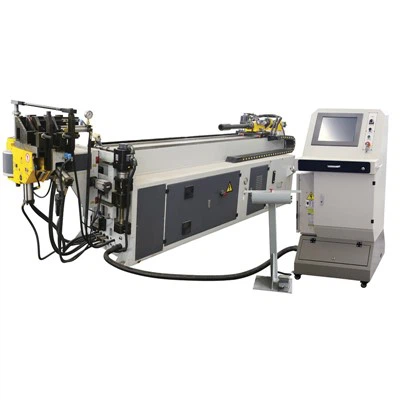

DW66CNC-MTDR Ein-Kopf-3D-Biegermaschine, gesteuert von Mikrocomputer, Drehen, Fütterung, Biegung, horizontaler, vertikaler 5-Achse ist Servoantrieb, Chinien/englische Beschriftungen, Mann-Maschinen-Konversationsoperation, kann jedes Winkelrohr biegen, verwenden Sie Hydraulikclampe, es ist eine hochpräzise Bendmaschine.
Haupttechnologische Parameter
|
(40 kg/mm2)Max.Biegekapazität |
Φ63.5´2,5 mm |
|
Max. Biegeradius |
R 40-250 mm |
|
Max. BiegenANgle |
185 Grad |
|
Dzwischen zwei Radials |
75 mm |
|
Formen DISTANCE |
90 mm |
|
Max. Durch effektive Entfernung |
3000 mm |
|
Arbeitshöhe |
1200 mm |
|
Formlinienhöhe |
65 mm |
|
Max. Biegegeschwindigkeit |
87 Grad /s |
|
BiegenGenauigkeit |
± 0. 1 Grad |
|
Max.FEED -Geschwindigkeit |
833 mm/s |
|
FütternGenauigkeit |
± 0. 1mm |
|
Max.Drehgeschwindigkeit drehen |
385 Grad /s |
|
DrehenGenauigkeit |
± 0. 1 Grad |
|
Motor des Öldrucksystems |
11 kW |
|
Gesamtleistung |
32,5 kW |
|
Max. Druck |
120 kgf/cm2 |
|
Kraftstofftankkapazität |
350L |
|
Maschinenbreite |
1800 mm |
|
Maschinenhöhe |
1650 mm |
|
Maschinenlänge |
5300 mm |
|
Maschinengewicht |
5000 kg |
Warnung!
- Ohne die Genehmigung von Hefeng Mechanical Making Co., Ltd (im Folgenden nennen wir kurz Hefeng), ändern Sie bitte keine Änderung des Systems und des Zubehörs der Maschine.
- Wenn Sie ohne Hefengs Genehmigung Änderungen an der Maschine vornehmen, beraubt Hefeng Ihr Garantierecht und andere damit verbundene Rechte.
- Um sicherzustellen, dass die Sicherheit des Betreibers nicht mehr Änderungen am Sicherheitssystem und des elektrischen Stromversorgungssystems der Maschine vornehmen.
- Um den Schaden der Maschine und die Gefahr des Bedieners zu vermeiden, lesen Sie bitte das Handbuch sorgfältig vor, bevor Sie die Maschine bedienen oder installieren.
- Bitte senden Sie dieses Handbuch oder die Kopie dieses Handbuchs nicht an eine Firma, Partei oder Person.
